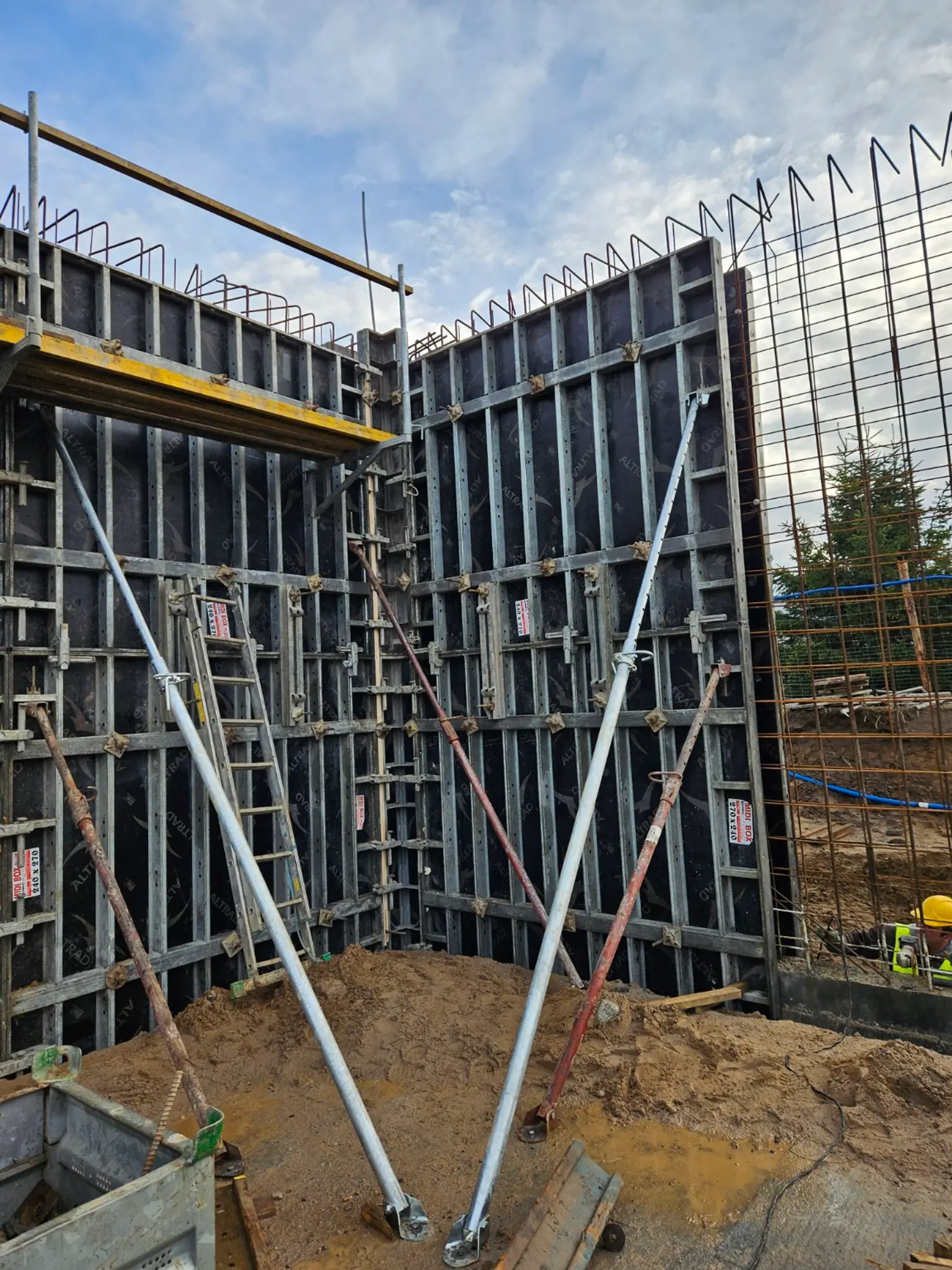

Jedno zdjęcie narożnika to za mało
Przy zamawianiu szalunków narożnik bywa opisywany jako „zwykły, prosty”. Taki skrót nie mówi jednak, jakie są grubości obu ścian, wysokość betonowanego odcinka, długości sąsiednich pól ani sposób połączenia z już wykonaną konstrukcją. Bez tych informacji lista płyt i akcesoriów może być niepełna mimo prawidłowo policzonej powierzchni.
Ten poradnik dotyczy przygotowania danych do oferty. Nie podaje uniwersalnego rozstawu ściągów, zamków lub podpór. Parametry te wynikają z dokumentacji systemu i projektu technologicznego, a nie z podobieństwa do fotografii innej realizacji.
Pokaż narożnik na rzucie i przekroju
Zaznacz, który narożnik jest przedmiotem zapytania. Podaj długości obu ramion, grubość każdej ściany, kąt oraz wysokość. Dodaj oznaczenie osi i poziomu. Jeśli ściany mają różne wysokości albo występuje uskok fundamentu, potrzebny jest przekrój pokazujący tę różnicę.
Nie zakładaj, że narożnik zewnętrzny i wewnętrzny można opisać jednym wymiarem. Grubość ścian wpływa na geometrię obu stron deskowania. Przy połączeniach innych niż prostopadłe potrzebny jest rzeczywisty kąt i zwymiarowanie, nie tylko odręczny szkic bez skali.
Uwzględnij sąsiednie fragmenty
Dobór narożnika łączy się z doborem płyt w obu kierunkach. Pokaż odległość do następnego narożnika, zakończenia ściany, otworu lub dylatacji. Zaznacz strefy, w których nie ma miejsca na standardowy element. Pozwala to rozpoznać potrzebę uzupełnienia przed dostawą, zamiast rozwiązywać ją przypadkową docinką na budowie.
Jeśli fragment ściany już istnieje, opisz jego geometrię i dostęp do drugiej strony. Zdjęcie jest wtedy przydatnym dodatkiem, ale powinno być wykonane z kilku kierunków i odnosić się do wymiarów na rysunku. Nie traktuj szerokości widocznej płyty jako pewnej skali całej fotografii.
Określ system, który już masz
Przy dokupowaniu elementów podaj producenta, rodzinę systemu, wysokość i szerokość płyt oraz typ zamków. Dołącz zdjęcia oznaczeń, profilu ramy i istniejących akcesoriów. Samo określenie „płyta stalowa” albo „Rasto podobne” nie potwierdza zgodności.
W katalogu akcesoriów szalunkowych znajdują się różne rodziny połączeń. Ściągi, nakrętki i zamki trzeba dobierać do właściwego układu. Nie należy łączyć elementów wyłącznie dlatego, że dają się fizycznie założyć na ramę.
Rozdziel kompletację od warunków betonowania
Podaj wymagania projektowe dotyczące betonowania i powierzchni betonu oraz dostępne dokumenty technologiczne. Wysokość ściany jest ważna, ale sama nie wyznacza dopuszczalnego parcia mieszanki. Sposób układania betonu, właściwości mieszanki i warunki prowadzenia robót muszą być uwzględnione przez osoby odpowiedzialne za technologię.
Wycena handlowa powinna wskazywać zakres dostawy i założenia wymagające potwierdzenia. Jeżeli nie ma jeszcze projektu deskowania, nie należy przedstawiać listy zakupowej jako zatwierdzonego rozwiązania konstrukcyjnego. Brakujące dane warto wskazać wprost przed zamówieniem.
Pamiętaj o miejscu pracy i transporcie
Narysuj lub opisz dostęp przy obu ramionach narożnika. Wskaż sąsiednie wykopy, elementy zabudowy i ograniczenia ustawienia sprzętu. Podaj możliwość użycia żurawia lub innego środka przeładunku. Wybór systemu powinien odpowiadać rzeczywistym warunkom obsługi elementów.
Przy dostawie dołącz lokalizację, termin, kontakt do osoby odbierającej oraz informację o dojeździe. Masa i sposób pakowania wymagają potwierdzenia dla konkretnego zestawu. Nie należy określać możliwości ręcznego przenoszenia na podstawie samej nazwy kategorii.
Gotowa lista do zapytania
Prześlij: aktualny rzut i przekrój, oznaczenie narożnika, kąt, grubości ścian, wysokość, wymiary sąsiednich odcinków, dane posiadanego systemu oraz termin. Zapisz też, czy zamawiasz pełny zestaw, czy tylko uzupełnienie. Wspólna lista pozwala porównać zakresy ofert i sprawdzić kompletność przy odbiorze.
Zobacz szalunki ścienne — sprzedaż lub wynajem w Pomorskiem, a dokumentację prześlij przez formularz BK Szalunki. Przed realizacją potwierdzamy dostępność i zakres oferty, bez obiecywania zgodności nieoznaczonych elementów.
Czy zdjęcie pozwala ustalić system?
Może pomóc, ale rozpoznanie wymaga sprawdzenia oznaczeń, wymiarów i dokumentacji.
Czy każdy narożnik wymaga elementu specjalnego?
Nie. O rozwiązaniu decydują geometria i system. Kompletacja musi jednak obejmować również połączenia z sąsiednimi płytami.
