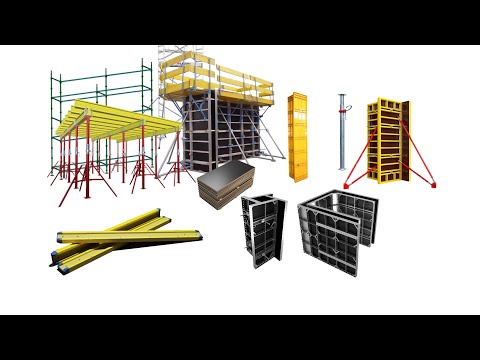

Typy szalunków: który system do jakiej pracy? – Szalunkowe Standardy #2

Szalunki stropowe: forma potrzebuje podparcia

Przy stropie liczy się powierzchnia pozioma i sposób przekazania obciążeń na podłoże albo niższą konstrukcję. W układzie dźwigarowym poszycie współpracuje z dźwigarami, głowicami i podporami. Nie wystarczy więc zamówić sklejki odpowiadającej powierzchni pomieszczeń. Trzeba znać geometrię, wysokość roboczą, grubość stropu oraz miejsca podciągów i otworów.

Doka przedstawia Dokaflex jako deskowanie stropowe z dźwigarami, dopasowywane do różnych rzutów. Wskazuje też zależność rozstawów od konkretnego rozwiązania i obciążeń. To przykład zasady, nie gotowa recepta dla każdego zestawu H20. Parametry producenta nie przechodzą automatycznie na inne podpory lub dźwigary. W BK sprawdzisz szalunki stropowe, a wstępne dane uporządkujesz przez kalkulator szalunków.

Szalunki ścienne: ważne są obie strony ściany

Deskowanie ścienne nadaje kształt pionowemu elementowi betonowemu. Płyty mogą mieć konstrukcję ramową albo dźwigarową, a poszczególne rodziny różnią się sposobem łączenia i wyposażeniem. W typowym układzie dwustronnym istotne są także ściągi i elementy ustalające grubość ściany. Przy rozwiązaniu jednostronnym trzeba zaprojektować inny sposób przeniesienia oddziaływań.

Hünnebeck pokazuje w RASTO, że jedna rodzina obejmuje standardowe płyty, rozwiązania narożne i elementy wielozadaniowe. Sama duża powierzchnia paneli nie opisuje więc kompletności zestawu. W zapytaniu zaznacz długości, wysokości, grubości i zmiany kierunku ścian. Oferta szalunków ściennych BK jest miejscem do rozpoczęcia doboru, lecz ostateczny układ wymaga dokumentacji konkretnych produktów.

Szalunki fundamentowe: mała wysokość nie usuwa trudnych detali

Nazwa „fundamentowe” opisuje zastosowanie, a nie jeden obowiązkowy materiał czy konstrukcję. Przy ławach, stopach i ścianach fundamentowych trzeba odwzorować szerokości, uskoki, naroża oraz miejsca połączeń. Niższy element może wymagać wielu krótkich płyt i uzupełnień. Dlatego liczba metrów bieżących sama w sobie nie określa całego zamówienia.

Praktyczny przykład: prosta ława i ława z licznymi prostopadłymi odgałęzieniami mogą mieć podobną długość, ale potrzebować innych akcesoriów. W zestawieniu należy rozdzielić odcinki proste i szczegóły. Sprawdź szalunki fundamentowe oraz opis systemu ściennego 3S. To różne rozwiązania; wyboru nie należy opierać wyłącznie na najniższej cenie jednej części.

Szalunki słupowe: przekrój zmienia kompletację

Przy słupie pytamy przede wszystkim o przekrój, wysokość, liczbę powtarzalnych elementów i wymagany wygląd powierzchni. Dla kwadratowych, prostokątnych i okrągłych przekrojów można spotkać różne rodziny deskowań. Elementy przewidziane do ścian bywają również stosowane w konfiguracjach słupowych, lecz tylko wtedy, gdy dopuszcza je dokumentacja danego systemu.

Producent RASTO wskazuje zastosowanie płyt wielozadaniowych przy słupach i narożach. Nie oznacza to, że dowolne cztery płyty tworzą gotowe deskowanie słupa. Trzeba dobrać połączenia, stabilizację i wyposażenie obsługowe. Więcej o jednym z takich elementów przeczytasz w Szalunkowych Sekretach #31: płyta wielootworowa WZ. Parametry pozostają właściwe dla konkretnej konfiguracji.

Szalunek tunelowy ma dwa różne konteksty

W budownictwie mieszkaniowym deskowanie tunelowe może oznaczać zestaw łączący płaszczyznę pionową i poziomą. Outinord opisuje TMPH jako połówki z panelu ściennego i stropowego, składane w tunel. Taka nazwa odnosi się do kształtu i organizacji formy. Nie oznacza automatycznie, że system służy do drążenia tunelu drogowego.

Osobnym zagadnieniem są deskowania tuneli infrastrukturalnych. Doka pokazuje rozwiązania dobierane do tuneli wykonywanych metodą odkrywkową, górniczą i stacji metra. W rozmowie z dostawcą trzeba więc powiedzieć, o który przypadek chodzi. To dobry przykład, dlaczego krótki katalog nazw jest dopiero początkiem wiedzy, a nie wystarczającą podstawą zamówienia.

System samowznoszący: ruch też jest częścią projektu

Na wysokich obiektach istotne staje się przemieszczanie deskowania i stanowisk roboczych między etapami. Systemy samowznoszące pomagają ograniczyć zależność wybranych operacji od żurawia. PERI opisuje takie zastosowania w realizacjach wysokich budynków, łącząc rozwiązanie sprzętowe z planowaniem, zakotwieniami i organizacją cyklu.

Nie należy rozumieć słowa „samowznoszący” jako „bez obsługi i kontroli”. Przejście na kolejny poziom wymaga spełnienia warunków dokumentacji i przygotowanej procedury. Przy porównywaniu ofert pytaj, co dokładnie przemieszcza się razem z układem, jaki jest zakres projektu i kto odpowiada za kolejne operacje. Zdjęcie wysokiego rdzenia nie odpowie na te pytania.

Obudowa wykopu nie zastępuje deskowania do betonu

Potoczne określenie „szalunek do wykopu” często dotyczy obudowy zabezpieczającej jego ściany. SBH przedstawia Standard Box jako system obudowy wykopów, z płytami i rozporami dobieranymi do warunków robót ziemnych. To inna funkcja niż utrzymanie świeżej mieszanki w kształcie przyszłej konstrukcji żelbetowej.

Nie wolno uznawać obu grup za zamienne tylko dlatego, że mają stalowe płyty i rozpory. Dobór obudowy wymaga rozpoznania gruntu, geometrii, otoczenia i sposobu prowadzenia prac. Artykuł nie ustala bezpiecznej głębokości wykopu ani dopuszczalnych obciążeń. Takie wartości dotyczą dokładnego rozwiązania i nie wynikają z ogólnej nazwy kategorii.

Rozwiązania specjalne zaczynają się od nietypowej geometrii

Łuk, pochylenie, zmienny przekrój albo szczególne wymagania powierzchni mogą wymagać indywidualnego deskowania. Nie musi to oznaczać, że wszystko powstaje od podstaw. Istotą jest zaprojektowanie rozwiązania dla danego zadania, z uwzględnieniem połączeń standardowych elementów i ewentualnych części wykonywanych specjalnie.

Doka pokazuje w budownictwie mieszkaniowym i wysokim szeroki zakres wymagań dotyczących rzutów oraz powierzchni betonu. W praktyce warto przesłać dostawcy szczegół zamiast opisywać go jednym zdaniem. Na dużych inwestycjach szczególnie ważna jest koordynacja deskowania z transportem, miejscem montażu i kolejnością betonowania.

Przykład: jedna budowa, kilka rodzajów zestawów

Wyobraź sobie dom z ławami, ścianami żelbetowymi, kilkoma słupami i stropem monolitycznym. Jedno hasło „szalunki na dom” nie wystarczy do porównania ofert. Najpierw trzeba podzielić roboty na etapy, wskazać geometrię każdego elementu i ustalić, które części zestawu rzeczywiście można wykorzystać ponownie.

Następnie porównuje się kompletne wydania: sprzęt, akcesoria, transport i przewidywany czas użytkowania. Kupno ma sens przy odpowiednim wykorzystaniu w następnych zleceniach; wynajem pozwala dobrać zestaw do konkretnej realizacji. To decyzja organizacyjna, nie uniwersalna reguła. Przed podpisaniem zamówienia ustal również sposób zwrotu, czyszczenia i oceny uszkodzeń.

Co musisz wiedzieć

Rodzaj szalunku dobierasz do elementu i warunków pracy. Nazwa zastosowania nie określa jeszcze materiału, nośności ani kompletności układu. Strop wymaga podparcia, ściana właściwego spięcia, a naroża i słupy osobnych detali. Systemy specjalistyczne mają własne procedury. Obudowy wykopów nie są zamiennikami deskowań do betonu.

Podsumowanie: zamawiaj rozwiązanie, nie nazwę

Przygotuj rzut, przekroje, wysokości, podział etapów i informacje o transporcie. Dzięki temu rozmowa zacznie się od rzeczywistego zadania, a nie zgadywania liczby płyt. Dokumentacja producenta i projekt określają sposób bezpiecznego użycia sprzętu; film pomaga zrozumieć zasadę.
